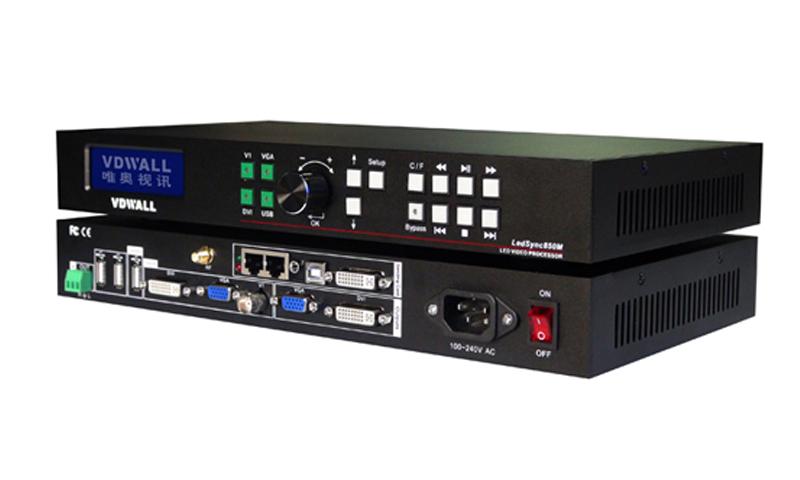

LedSync850M视频处理器
1. 最新一代广播级视频处理技术，视频画面：细节更清晰、层次更丰富、色彩更绚丽、场景更生动
2. 10+ Bit Faroudja® DCDI 去隔行视频处理
3. 新一代 Faroudja® Real Color® 真彩图像处理
4. 内置高清多媒体播放器、USB2.0、支持U盘视频、图片播放
5. 支持无线Wi-Fi 在线实时视频点播功能
6. DVI 支持HDMI 1.3a (带HDCP) 全数字高清1080P 输入
7. 三组输入信号（Video、VGA、DVI / USB）无缝切换、淡入淡出切换
8. 单机最大输出分辨率1920 x 1080@60Hz
9. 一键切换4路输入信号源：1 x Video、1 x VGA 、1 x DVI、1 x USB
10. USB 高清多媒体播放立体声音频输出
11. 便捷的面板按键操作、快捷的旋钮调整设置、完善的USB 协议操控和设置
12. 可内置1张LED 发送卡，兼容不同厂家发送卡结构 ( 发送卡为选配件，处理器本身不包含发送卡 ）
13. 高可靠性、高稳定性
● 特征一：U盘播放、无线Wi-Fi

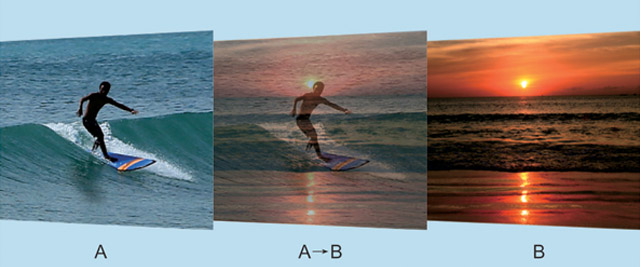

● 特征二：淡入淡出
技术规格
|
输入信号 |
||
|
类型 / 数量 |
1 x Video 1 x VGA（RGBHV） 1 x DVI（HDMI1.3） 1 x USB |
|
|
视频制式 |
PAL / NTSC |
|
|
复合视频幅度阻抗 |
1V（p_p）/ 75Ω |
|
|
VGA 格式 |
PC（VESA） |
≤1920x1080@60Hz |
|
VGA 幅度阻抗 |
R、G、B = 0.7 V（p_p）/ 75Ω |
|
|
DVI 格式 |
PC（VESA 标准） |
≤1920x1080@60Hz |
|
HDMI1.3（CEA-861） |
||
|
USB |
视频文件格式 |
mkv, ts, avi, wmv, rmvb, mpeg, |
|
多媒体视频编码格式 |
H.264(AVC HD), VC-1(WMV HD), |
|
|
图片格式 |
JPG, PNG, BMP( 最大像素1500万 ) |
|
|
输入端子 |
Video：BNC VGA：15pin D_Sub(雌) DVI：24+1 DVI_D USB: A 型 |
|
|
输出信号 |
||
|
类型 / 数量 |
1 x VGA（RGBHV） 1 x DVI |
|
|
VGA / DVI 分辨率 |
1024 x 768@60Hz / 75Hz 1280 x 1024@60Hz / 75Hz 1366 x 768@60Hz 1440 x 900@60Hz 1600 x 1200@60Hz 1920 x 1080@50Hz / 60Hz |
|
|
VGA 输出幅度 |
R、G、B = 0.7 V（p_p）/ 75Ω |
|
|
音频输出 |
2.0Vp-p / 10KΩ |
|
|
输出端子 |
VGA OUT：15pin D_Sub(雌) DVI OUT：24+1 DVI_D |
|
|
其它 |
||
|
控制 |
面板按键 / PC上位机软件 |
|
|
输入电压 |
100-240VAC 50/60Hz |
|
|
整机功耗 |
Max 20W |
|
|
环境温度 |
0-40℃ |
|
|
环境湿度 |
15-85% |
|
|
产品尺寸 |
340mm（长）x 190mm（宽）x 44mm（高） |
|
|
重量（毛重） |
2.8Kg |
|
|
重量（净重） |
1.7Kg |
|
系统应用
展示展览，小型工程应用，小型租赁演出，电视演播中心，舞台演出，高端会议等LED 屏幕显示场合。

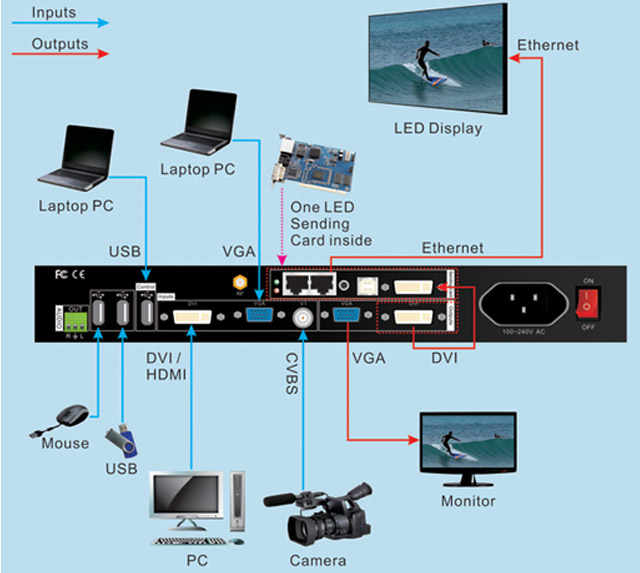

● LedSync850M 接线图
